Световая завеса безопасности – что это такое, как работает, применение, преимущества

Безопасность в промышленных условиях, без сомнения, имеет первостепенное значение. Особая бдительность требуется в местах взаимодействия машин, персонала или посторонних лиц. По мере развития технологий световые завесы безопасности, часто называемые световыми барьерами безопасности, играют все более важную роль в защите оборудования и людей.

В сочетании с другими компонентами системы безопасности световая завеса безопасности помогает предотвратить несчастные случаи и травмы. Световые завесы широко используются на промышленных предприятиях, особенно в местах, где установка физических барьеров затруднена. Световые барьеры безопасности обеспечивают неинвазивную меру промышленной безопасности, обеспечивая при этом эффективную производственную деятельность.

Что такое световая завеса безопасности?

Световые завесы безопасности — это тип защитного устройства, состоящего из ряда специализированных фотоэлектрических датчиков, размещенных в одном корпусе, и передатчиков, размещенных в другом. Используя инфракрасные световые лучи и датчики, световые завесы безопасности могут обнаруживать присутствие объектов и людей в определенных зонах, вызывая немедленную реакцию безопасности для остановки машин или предотвращения опасных ситуаций — входа в рабочую зону машин.

В отличие от обычных датчиков, световая завеса безопасности имеет встроенные функции самодиагностики и остановки в случае неисправности/ошибки, остановки в случае неисправности внутреннего компонента, остановки в случае сбоя питания или ошибки подключения.

Как работают световые завесы безопасности?

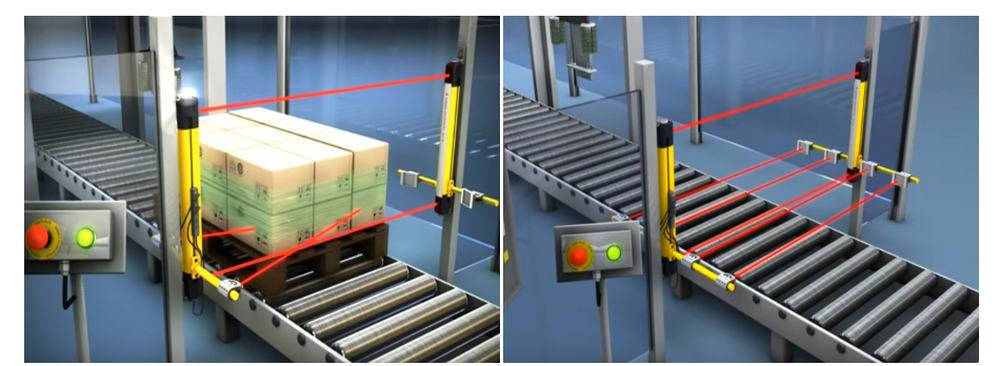

Световые завесы безопасности в основном состоят из модуля передатчика и модуля приемника. Передающий блок излучает массив инфракрасных световых лучей на охраняемую территорию, а противоположный приемный блок обнаруживает наличие или отсутствие этих лучей. Когда объект (человек) прерывает один или несколько световых лучей, приемник отправляет сигнал в систему управления, инициируя соответствующие меры безопасности. При необходимости это могут быть, например, предупреждающие сигналы, замедление или выключение машины.

Применение световых штор

Световые завесы безопасности широко используются в различных отраслях промышленности, в качестве охраны на складах, в автоматическом производстве и сборке, на производственных линиях, для контроля дверей и ворот и многих других. Примером могут служить линии сборки автомобилей, где для защиты рабочих от опасностей, создаваемых роботизированными руками и движущимися конвейерными лентами, используются световые барьеры безопасности.

Аналогичным образом, на других производственных предприятиях световые барьеры безопасности предотвращают доступ к опасным участкам оборудования во время работы, сводя к минимуму риск получения травм. Световая завеса безопасности более гибкая, чем традиционные ограждения или жесткие чехлы, что делает ее отличным решением для машин, к которым требуется частый доступ. Там, где необходимость постоянно открывать и закрывать ворота или шлагбаумы отнимает много времени и обременительна, оптические барьеры заменяют механические барьеры, тем самым улучшая эргономику и эффективность работы. Примером может служить доступ к гидравлическому прессу, где каждый элемент вставляется вручную – рука оператора прерывает балку – завеса подает сигнал на остановку исполнительных механизмов.

Преимущества световых барьеров безопасности

Чтобы предотвратить попадание рабочих в опасную зону, меры предосторожности обычно включают использование защитных ворот или других ограждений машины. Однако открытие и закрытие этих ограждений может быть неудобным и снизить производительность, если доступ к машине часто требуется для смены инструментов, загрузки/выгрузки продуктов и т. д. Часто такие решения заставляют операторов обходить систему, что приводит к небезопасным ситуациям. В подобных ситуациях световая завеса безопасности в сочетании с системой управления машиной обеспечивает удобное и гораздо более надежное средство защиты.

Оптические барьеры, обеспечивающие бесконтактный мониторинг, обычно имеют гораздо более длительный срок службы, чем механические решения, требующие открытия/закрытия, что в конечном итоге может быть более экономичным решением. Дополнительным преимуществом будет прочный корпус, подходящий для промышленных условий, например, из алюминиевого сплава.

Световая завеса безопасности также отличается исключительной универсальностью. Подходит как для вертикальной, так и для горизонтальной установки, что позволяет защитить различные помещения. Кроме того, тонкий корпус делает их эстетичными и чрезвычайно удобными. Они не занимают много места, поэтому их можно устанавливать в узких и тесных помещениях.

Как выбрать световую завесу безопасности?

Основными параметрами, которые следует учитывать при выборе световой завесы безопасности, являются ее высота, дальность действия, т. е. максимальное расстояние между передатчиком и приемником, и разрешение. Разрешение часто определяют как расстояние между соседними линзами, но на самом деле это минимальный диаметр объекта, который должен обнаружить световой барьер безопасности, когда он попадает в его зону действия, короче – способность обнаружения. В световых завесах безопасности разрешение обычно указывается производителем и выражается в миллиметрах или других соответствующих единицах длины. Объекты, размер которых превышает это значение, не могут пройти через защитную зону, не нарушив цепь. Чем ниже разрешение, тем меньшие объекты может обнаружить световая завеса. Поэтому на рынке доступны легкие шторы, защищающие от прикосновения пальца, руки или тела. Другими параметрами, характеризующими световые завесы безопасности, являются: скорость срабатывания, тип выходного сигнала, напряжение питания, уровень защиты (например, IP65) и, при необходимости, сертификаты соответствия конкретным стандартам безопасности. Гармонизированные стандарты определяют допустимые размеры обнаруживаемых объектов для достижения необходимого уровня безопасности.

Установка светового барьера безопасности

Процесс установки световых барьеров безопасности существенно упрощается, если в комплект входят монтажные кронштейны и кабели. После того как вы приобрели подходящую световую завесу, первым делом необходимо надежно закрепить передатчик и приемник на одинаковой высоте лицом друг к другу, убедившись, что в защищаемой зоне нет препятствий. Обнаружение будет невозможно, если передатчик и приемник не выровнены, поэтому обратите особое внимание на правильное выравнивание (по оси).

Затем подключите питание и датчики (передатчик и приемник) световой завесы начнут самотестирование, синхронизацию и калибровку. После активации световой завесы очень важно провести проверку согласно рекомендациям производителя.
Систему безопасности также необходимо запрограммировать соответствующим образом, в зависимости от требований, например: когда область, обнаруженная световой завесой безопасности, блокируется, работа прекращается, и машина не запустится, пока зона обнаружения не будет очищена. Вам также следует не забывать проводить регулярные проверки безопасности, проверки и техническое обслуживание. Таким образом, пользователь остается уверенным в том, что световая завеса работает должным образом и обеспечивает эффективный защитный барьер.

Подводя итог, можно сказать, что световые завесы безопасности – это незаменимый инструмент, который в первую очередь повышает безопасность труда в промышленных условиях. Используя инфракрасные лучи света и передовые сенсорные технологии, эти устройства обеспечивают надежное обнаружение и защиту от опасных условий, защищая как персонал, так и оборудование. При правильной установке они могут действовать как оптический барьер определенной высоты и длины, часто представляя собой более выгодное решение, чем традиционные механические барьеры — они имеют более длительный срок службы и не так сильно продлевают технологический цикл.
